原木特性与拼板前处理 鲁特琴作为文艺复兴与巴洛克时期最具代表性的拨弦乐器，其面板与背侧板的材质选择直接决定了音色的纯净度与传导效率。传统制琴工艺中，云杉木因其优异的声学特性常被用于面板，而枫木或胡桃木则多用于背侧板。在拼板之前，木材必须经过严格的含水率平衡处理，通常要求木材内部含水率稳定在8%至10%之间，这一数值需通过专业湿度计在木材不同切面多次测量确认，以确保木材与制作环境达到动态平衡。 木
原木特性与拼板前处理
鲁特琴作为文艺复兴与巴洛克时期最具代表性的拨弦乐器，其面板与背侧板的材质选择直接决定了音色的纯净度与传导效率。传统制琴工艺中，云杉木因其优异的声学特性常被用于面板，而枫木或胡桃木则多用于背侧板。在拼板之前，木材必须经过严格的含水率平衡处理，通常要求木材内部含水率稳定在8%至10%之间，这一数值需通过专业湿度计在木材不同切面多次测量确认，以确保木材与制作环境达到动态平衡。

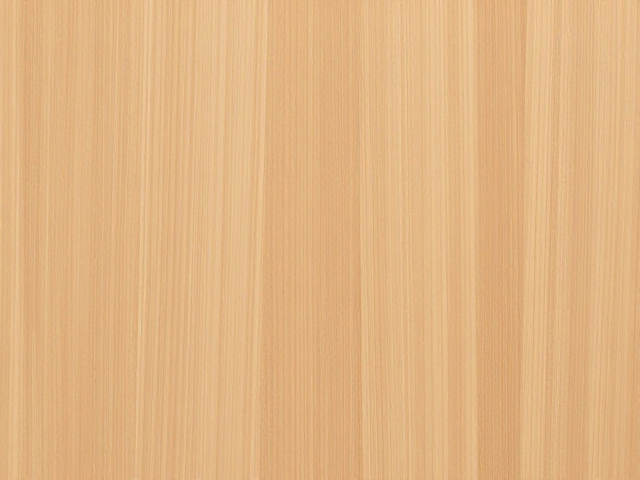

木材在切割成条状后，需进行严密的拼板前筛选。工匠需剔除木材中存在的隐性裂纹、腐朽斑点以及密度不均的区域。对于云杉木面板，木纹的均匀度和直度至关重要，这不仅影响着视觉上的美感，更关乎声波在木质纤维中的传播路径。未经妥善处理的原木往往蕴含着巨大的内应力，若直接进入拼板工序，极易因环境温湿度变化导致琴体变形或开裂，因此，自然风干与人工控湿的双重预处理是保留原木本色的基础。
精密拼板与嵌合工艺
拼板嵌合的核心在于接触面的微观平整度与宏观对称性。传统工艺中，工匠使用手工刨刀或高精度平面刨对木条侧面进行修整，使得相邻木条之间的缝隙在肉眼观察下几乎不可见，但在显微镜下仍可能存在微米级的间隙。为了弥补这一微小落差，天然鱼鳔胶或现代高性能聚醋酸乙烯酯（PVAC）胶被均匀涂抹于接触面。胶层的厚度通常控制在0.1毫米左右，过厚会导致音质沉闷，过薄则影响粘接强度。
在施加压力时，拼板夹具需提供均匀且适度的侧向压力，避免局部应力集中导致木材纤维断裂。对于鲁特琴这类乐器，面板通常由多块木条拼接而成，背板则常采用整板或两块对称拼接。嵌合过程中，木材的纹理需保持连续或对称分布，这种视觉上的连续性有助于声波在琴体内部的和谐共振。工匠需实时监控胶合状态，确保胶水在固化过程中不产生过多的溢胶，以免污染木材表面，破坏原木天然的纹理美感。
温湿度环境下的应力释放
木材是吸湿性材料，会随环境湿度的变化吸收或释放水分，从而引起体积的膨胀或收缩。鲁特琴的拼板完成后，需置于恒温恒湿室中进行应力释放处理。理想的控制环境通常维持在温度20℃±2℃，相对湿度50%±5%。在这种稳定环境中，木材内部的水分分布趋于均匀，残余应力得以逐步释放，这一过程可能需要数周甚至数月的时间，具体取决于木材的厚度和密度。
若环境湿度波动过大，木材内部会产生不均匀的收缩或膨胀，导致拼板接缝处出现肉眼可见的裂纹，即“开缝”现象。为了应对这一问题，现代制琴工坊常配备高精度加湿与除湿系统，确保生产环境的稳定性。此外，木材在加工过程中产生的机械应力也需要通过时间的沉淀来消除。只有在应力充分释放后，琴体才能保持长期的结构稳定性，避免因环境微调而引发不可逆的形变。
原木本色的保留与表面处理
鲁特琴的美学价值很大程度上体现在其原木本色的呈现，因此，传统的表面处理工艺倾向于最小化化学涂层的使用。在完成拼板和应力释放后，工匠会使用细砂纸逐级打磨木材表面，去除微小的毛刺和加工痕迹，直至木材表面呈现出丝滑的触感。这一过程不仅是为了美观，更是为了清除可能干扰声波传导的表面杂质。
传统的封层多采用天然虫胶或植物基清漆，这些材料形成的薄膜极薄且透气，能够保护木材免受湿气直接侵蚀，同时不会像现代聚氨酯漆那样形成厚重的隔离层，从而保留了木材对振动的敏感性。涂饰过程中，需严格控制涂层的厚度与均匀度，避免覆盖木材天然的导管结构。最终，经过精细打磨和薄层涂饰的鲁特琴，既展现了木材天然的纹理与色泽，又确保了乐器在声学性能上的卓越表现，实现了工艺与自然的完美融合。
