焊接前的预处理与静电防护机制
在微型电子元件的焊接作业中，焊盘与引脚的清洁度直接决定了电气连接的可靠性。使用高纯度异丙醇配合无绒擦拭纸对电路板进行彻底清洁，能有效去除氧化层及助焊剂残留，这一步骤能显著降低接触电阻，避免因杂质导致的虚焊或信号衰减。操作环境需配备防静电手环及接地工作台，将人体静电电压控制在100V以下，防止CMOS器件或敏感传感器因静电放电（ESD）遭受不可逆击穿，这是保障早期电子乐器音色纯净度的基础物理条件。
预热处理对于含铅或无铅焊料的流动性至关重要。将恒温烙铁头设定在320°C至350°C区间，并配合使用具有良好导热性的刀头或尖头，能缩短热量传递至焊点的时间。对于微型贴片元件，建议采用热风枪配合专用夹具进行局部预热，使焊盘温度均匀分布，避免因局部过热导致焊盘剥离或元件内部结构受损。这种精细的热管理策略，是确保焊点呈现光滑圆锥状且无拉尖、虚焊现象的关键。
微型元件的精密焊接工艺

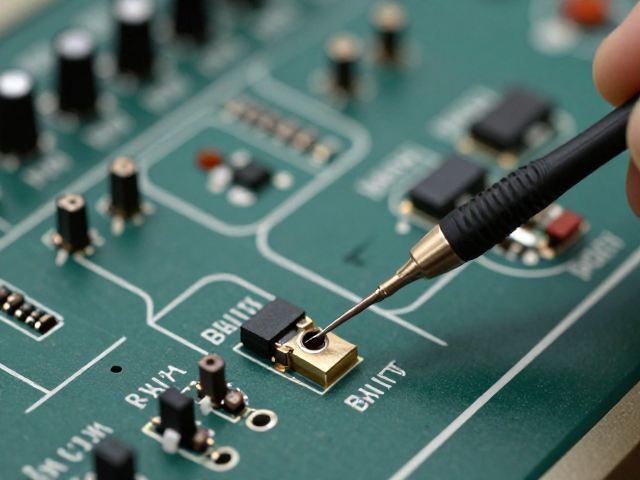

微型贴片元件的焊接需遵循“先固定后连接”的原则。使用低温焊锡膏或微量焊锡丝，通过热风枪或细尖烙铁对元件一端引脚进行初步定位，待其稳固后，再处理另一端。对于间距小于0.5mm的元件，推荐使用吸锡带配合烙铁头清理多余焊锡，利用毛细作用去除连锡，确保引脚间绝缘电阻符合标准。焊接过程中，烙铁头应同时接触焊盘与元件引脚，保持1-2秒，避免长时间加热导致元件内部封装开裂或焊料氧化发白。
对于多引脚集成电路或高密度排阻，采用拖焊技巧可提高效率与一致性。在烙铁头涂抹适量焊锡形成小锡珠，利用锡珠的热容与流动性，快速划过引脚与焊盘接触面。操作时需保持烙铁头清洁，每完成一组焊接后清理氧化层。焊接完成后，需立即使用放大镜或显微镜检查焊点形态，确认无桥接、假焊或焊锡不足现象，确保信号传输路径的连续性，为后续电路调试提供稳定的硬件基础。
频响测试与信号链路校准
完成焊接后，需使用高精度函数发生器与示波器对信号链路进行初步检测。输入1kHz正弦波信号，幅度设为1Vpp，在输出端测量电压增益与相位变化。早期电子乐器电路常包含滤波网络，需重点验证低通与高通截止频率是否偏离设计值。若发现高频衰减异常，需检查耦合电容的容值及极性，确认无漏液或容量衰减；若低频响应不足，则需排查接地回路中的虚接点或去耦电容失效情况。
频响范围优化需结合音频分析仪进行全频段扫描。从20Hz至20kHz范围内，记录增益平坦度，目标是将波动控制在±0.5dB以内。对于存在谐振峰或谷值的频段，需逆向追踪至对应LC滤波元件或运算放大器反馈网络。调整反馈电阻阻值或替换高精度金属膜电阻，可微调增益带宽积。此过程需反复迭代，直至频响曲线符合乐器声学特性要求，确保音色在宽频带内保持真实与稳定。
动态响应与失真率控制
动态响应测试涉及对瞬态信号的捕捉能力。通过输入方波信号，观察输出波形的上升时间与过冲现象。过大的过冲可能由寄生电感引起，需在电源引脚附近增加高频去耦电容，如0.1μF陶瓷电容并联10μF电解电容，以抑制高频振荡。同时，检查信号路径中的屏蔽措施，确保模拟信号线远离高频数字时钟线，减少容性耦合干扰，提升信噪比。
总谐波失真（THD）是衡量电路线性度的核心指标。使用THD分析仪测量输出信号的谐波分量，目标值应低于0.01%。若THD超标，需排查运算放大器是否工作在线性区，检查偏置电压是否稳定。对于分立元件放大电路，需调整静态工作点，确保晶体管处于最佳放大区域。通过微调偏置电阻，消除交越失真，使输出波形平滑无畸变，从而还原电子乐器原始的声学细节与动态范围。
