乌木沉水料的材质特性与选材逻辑 乌木，学名阴沉木，是历经数千年碳化过程的天然木材，其沉水料因长期处于厌氧、高压且富含矿物质的淤泥环境中，形成了极高的密度和卓越的稳定性。在进行曲面成型前，必须对原料进行严密的含水率与密度检测，沉水料的密度通常大于水，这意味着其在加工过程中对刀具的切削阻力远大于普通木材。选材时需重点观察木材内部的石化程度与纹理连续性，高硬度的石化区域在受力时极易产生崩茬，因此需避开
乌木沉水料的材质特性与选材逻辑
乌木，学名阴沉木，是历经数千年碳化过程的天然木材，其沉水料因长期处于厌氧、高压且富含矿物质的淤泥环境中，形成了极高的密度和卓越的稳定性。在进行曲面成型前，必须对原料进行严密的含水率与密度检测，沉水料的密度通常大于水，这意味着其在加工过程中对刀具的切削阻力远大于普通木材。选材时需重点观察木材内部的石化程度与纹理连续性，高硬度的石化区域在受力时极易产生崩茬，因此需避开裂纹密集区或矿物沉积过重的部位，确保坯料的整体结构完整性，为后续复杂的曲面造型提供物理基础。
实际加工中，工匠需根据乌木沉水料的天然形态特征进行逆向思维设计，而非强行改变其原始轮廓。由于沉水料质地坚硬且脆性较大，直接进行大角度弯折会导致结构性断裂，因此工艺核心在于“去材留形”。通过精确计算木材的内应力分布，利用数控雕刻或手工凿刻去除冗余部分，逐步逼近预设的曲面形态。这一阶段需严格控制切削深度，通常单次切削量不超过0.5毫米，以避免因切削力过大引发隐性内伤，这些内伤在后期打磨或长期使用中可能突然显现，导致成品报废。

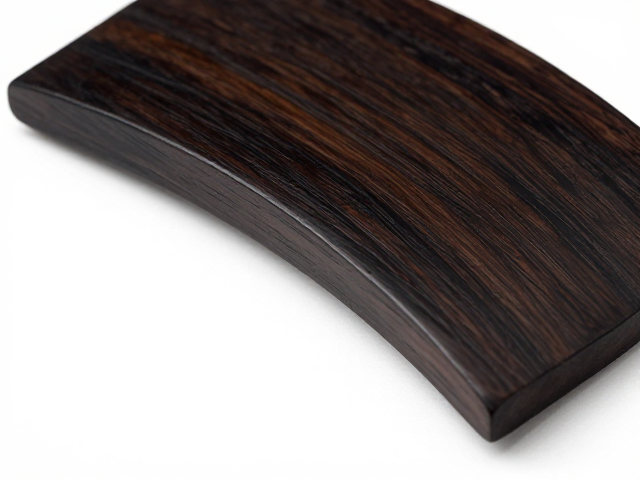

多轴联动下的曲面成型技法
曲面成型的核心难点在于维持曲率的连续性与平滑度，传统手工凿刻难以应对复杂的双曲面或非规则流线型结构，现代工艺常引入多轴联动数控雕刻技术进行粗加工。在设定刀具路径时，需根据乌木沉水料的硬度参数调整主轴转速与进给速度，高硬度区域采用低转速、小切深策略，以降低切削热并防止刀具崩刃。刀具选择上，推荐使用金刚石涂层或硬质合金立铣刀，其耐磨性能有效应对碳化层的高磨损特性。成型过程中，需实时监测切削振动信号，一旦检测到异常振动，立即调整进刀角度，确保曲面各节点的法向量变化平滑过渡。
手工精修是提升曲面质感的关键环节，在数控粗加工基础上，工匠使用不同弧度的铲刀和锉刀对曲面进行微观修整。这一过程要求极高的手感控制，需严格遵循木材纹理走向，顺纹打磨以避免撕裂木纤维。对于大曲率区域，需采用分段打磨法，将连续曲面分解为多个小切面进行过渡处理，逐步消除刀痕与接痕。操作时需保持手部稳定，利用腕部力量带动工具，而非依靠手臂大幅摆动，以确保曲面曲率的一致性。此阶段还会使用探针工具检测曲面平整度，通过触觉反馈判断微小凹凸，进行针对性修正，使曲面达到肉眼可见的平滑标准。
渐进式弧度打磨与表面优化
打磨工艺是决定乌木沉水料最终视觉效果与触感的核心步骤，需遵循从粗磨到精修的渐进式流程，严禁跳跃式更换砂纸目数。初始打磨使用600-800目砂纸或百洁布去除粗加工留下的刀痕与毛刺，此阶段需保持打磨方向的一致性，通常顺纹理方向进行直线或圆周运动，避免产生交叉划痕。随着表面粗糙度降低，逐步过渡到1000目、1500目、2000目甚至更高目数的砂纸。每更换一次目数，需彻底清洁表面木屑，防止高目数砂纸被粗颗粒污染而降低打磨效率或划伤已形成的镜面效果。
在精细打磨阶段，弧度打磨的均匀性直接影响成品的光泽度与立体感。工匠需使用打磨块或弹性打磨垫贴合曲面，利用垫体的形变适应曲面变化，确保压力分布均匀。对于深凹区域，需使用定制形状的打磨头或包裹砂纸的软木棒进行深入处理，避免死角残留未打磨痕迹。打磨过程中需定期喷水或使用专用冷却液，以带走粉尘并降低摩擦生热，防止乌木表面因高温产生细微裂纹或变色。最终抛光阶段，可采用氧化铈抛光膏配合绒布轮进行机械抛光，或在高目数砂纸打磨后使用天然蜂蜡进行手工推光，以增强木材内部的油脂感，凸显乌木沉水料深沉内敛的色泽与温润质感。
